Радиоканал

---

Для проведения контроля крупногабаритных промышленных объектов, как, например, колонн нефтеперегонных заводов, магистральных трубопроводов, и др., применяются многоканальные системы АЭ. Основным фактором, определяющим временные затраты на контроль, является прокладка кабельных линий от объекта до места расположения системы АЭ. Кроме того, оставляет желать лучшего надёжность кабельных линий за счёт контактных ошибок в разъёмах, радиочастотных наводок на кабели, возможность повреждения и разрыва линий многочисленным персоналом установки.

Компания РАС предлагает новую беспроводную систему АЭ контроля, созданную на базе современных микропроцессорных устройств, которая лишена указанных выше недостатков.

Основой беспроводной системы является УЗЕЛ, состоящий из датчика АЭ с модулем, который осуществляет измерение параметров сигналов АЭ, их формы и передачу этих параметров в цифровом виде по радиоканалу в приёмную станцию, называемую БАЗОЙ. База, в свою очередь, соединяется с управляющим компьютером по каналу USB, от которого получает электропитание. Узлы разработаны на основе специальных малопотребляющих микросхем, позволяющих работать от батреи в течение 4 часов. Использование выносной, более ёмкой батареи, или солнечной батареи, позволяет существенно увеличить время беспрерывной работы.

Узел с датчиком представляет собой полностью функциональный цифровой АЭ канал с возможностями вычисления всех параметров АЭ и формы волны. Узел содержит встроенный предварительный усилитель (возможно также опциональное подключение внешнего предусилителя). Полностью поддерживаются временные параметры импульса АЭ. В системе предусмотрен специальный “пакетный” режим автоматического контроля датчиков (АКД) для реализации большей мощности импульса.

Система может работать в двух режимах:

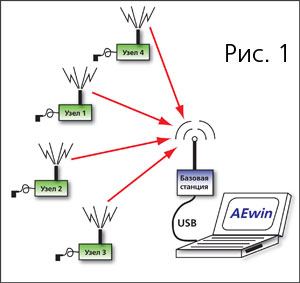

• в режиме непосредственной передачи сигналов от узлов к базовой станции (рис.1), и
• в “сетевом” режиме, когда узлы передают сигналы к базовой станции по цепи через соседние узлы (рис.2). Этот режим наиболее подходит для контроля протяжённых объектов, типа трубопроводов.

Характеристики беспроводной системы АЭ:

• Частотный диапазон системы 5 кГц - 1.2 МГц.
• Имеются программные и опциональные сменные фильтры верхних и нижних частот.
• Оцифровка сигналов АЭ - 10 МГц, при длине выборки 16 бит.
• Ввод “внешнего” параметра ±10В с разрешением 10 бит.
• Максимальное расстояние между узлами и базовой станцией 150 м. (По запросу возможно увеличение дистанции до 300 м.).
• Температурный диапазон от -40° до +75°С.
• Система предназначена для работы в условиях открытой окружающей среды.
