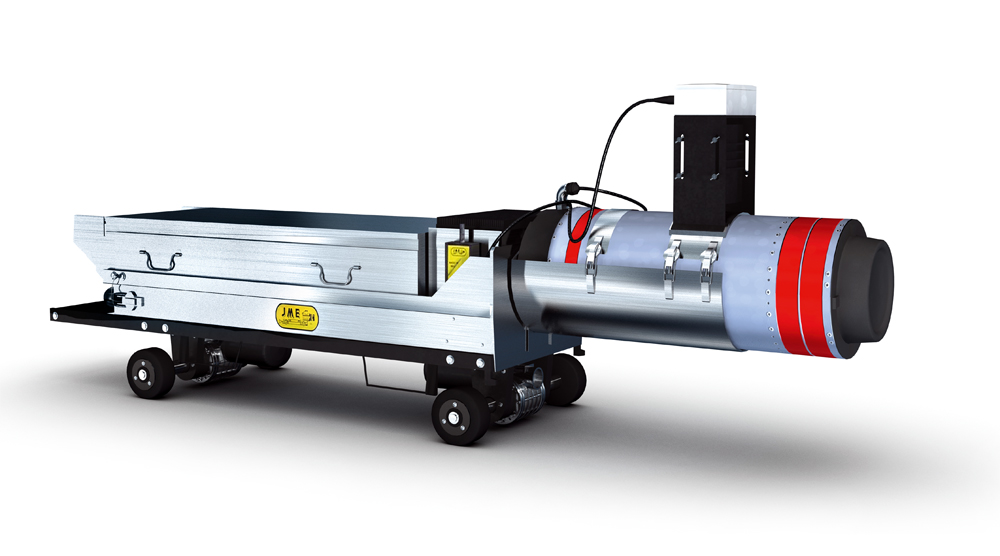

Рентгенографический Кроулер JME 24
Оставьте заявку
Наличие на складе: да
Производитель: -
Страна производитель: Россия
Наличие в Госреестре: -
Поверка: -
Гарантия: 1 год
Взять в аренду: есть в наличии
ПРИМЕНЕНИЕ
Кроулер JME 24" поставляется с рентгенографическими трубками можностью от 200 до 360 Кв. Кроулер является компактным модульным блоком, который может использоваться как на суше, так и при строительстве морских трубопроводов при различных климатических условиях в трубопроводах диаметром от 570 до 1828 мм.
Кроулеры используются для проведения рентгеновского контроля сварных соединений труб при монтаже нефтегазотрубопроводов. Кроулер JME 24 может работать с рентгеновскими генераторами (трубками), разлчиных производителей ICM, Balteau.
Мощность рентгеновского генератора подбирается в зависимости от толщины стали контролируемой трубы от 200 до 360 кВ.
ХАРАКТЕРИСТИКИ
- Полноприводное шасси

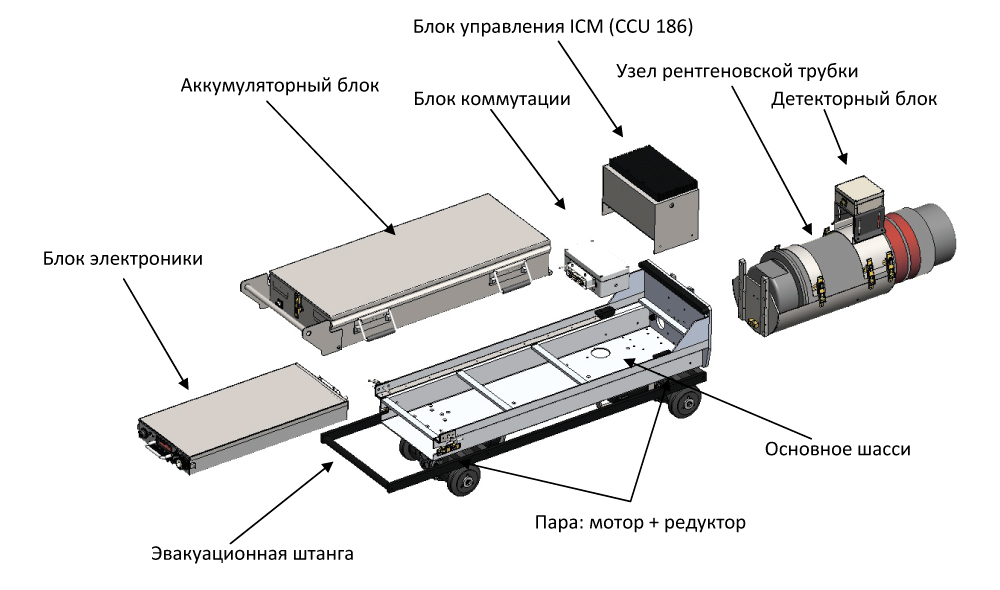

- Модульная конструкция
- Дистанционное управление
- Экспонирование на 360°
- Выбор рентгеновских трубок на 200, 225, 250 или 300, 320, 360 кВ
- Выпускается модель кроулера с изотопными источниками - Иридий 192
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ К КРОУЛЕРАМ JME 24"
Электромагнитная система управления
- Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
- Прекрасно зарекомендовала себя при строительстве трубопроводов в РФ и Казахстане.
Набор расширительных валов
Валы и втулки для наращивания ширины колеи колес. Используются при работе рентгенографического кроулера в трубопроводах большего размера.
Многоканальное зарядное устройство
Зарядное устройство для источника питания кроулера - свинцово-кислотных батарей JME, для оптимальной работы и увеличения срока эксплуатации аккумуляторных батарей.
Запасной источник питания (блок аккумуляторов)
Благодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный блок аккумуляторов источника питания перезаряжается.
Система радиовозврата
Дистанционная система позволяющая вернуть рентгеновский кроулер на исходную позицию даже в случае отказа всей электроники.
Передвижная тележка для персонала
Полностью автономное устройство предназначено для перемещения персонала внутри трубопровода. Передвижная тележка оснащена электромотором, дыхательным устройством, осветительными приборами и комплектом инструмента.
Датчики конца трубы
Инфракрасные датчики исключают возможность выпадение Кроулера из трубы. Устанавливается на передней и задней частях кроулера JME 24.
Блок предупредительных звуковых/визуальных сигналов
Предупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда кроулер испускает излучение (рентгеновское или гамма).
Тестер
Эксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.
Комплект запасных частей
Набор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.
Нестандартные редукторы
Редукторы могут поставляться или прилагаться к кроулерам с повышенным передаточным числом. Это позволяет использовать кроулер в горной местности, где нефтегазопроводы имеют большой уровень перепада высот.
Низкотемпературная версия кроулера
Предназначена для работы в низкотемпературных условиях при температурах до -40°С.
Кроулер JME 24 внесен в реестр сварочного, вспомогательного оборудования, оборудования и материалов для контроля и диагностики сварных соединений, технические условия которых соответствуют техническим требованиям ОАО "Газпром" (головная экспертная организация (ГЭО) - ООО «Газпром ВНИИГАЗ».
Минимальный диаметр трубопроводов | 570 мм |
Максимальный диаметр трубопроводов | 1 828 мм |
Общая длина без источника | 1 104 мм |
Общий вес Кроулера без источника | 25 А/ч - 150 кг, 50 А/ч - 240 кг |
Вых. мощность рентгеновской трубки | 200, 250, 225, 300, 320, 360 кВ |
Размер фокуса | 0.5x5 мм (Конический) Обычный |
Источник питания | Свинцово-кислотные батареи (120 В) на 24А/ч |
Мотор | 2 х 0.25 л.с. |
Скорость перемещения | Свыше 10 м/мин |
Колеса | Фасонная резина |
Торможение | Динамическое |
Диапазон рабочей температуры | -20° + 70°С (-40° +70°С) |
Рабочая влажность | 90% |
